分析调节MK体育在线注册复杂气路图

分析调节MK体育在线注册复杂气路图

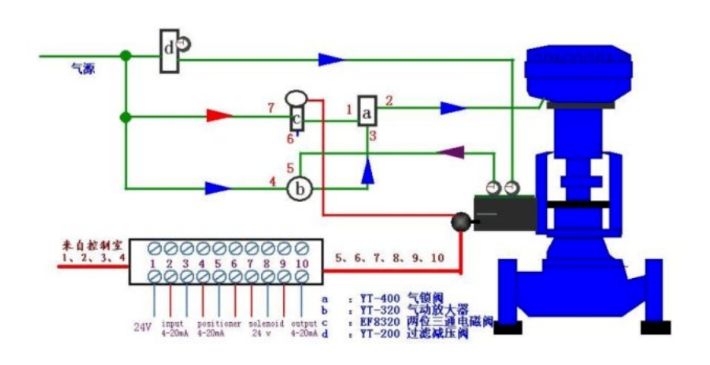

案例1

说明:

对a气锁MK体育在线注册，如果P1>P设，则P3可进入P2;如果P1<P设，则P3与P2不通。P设值略低于标准气压最小值。

对b放大器，其功能是迅速使得P3=P5。

对c电磁MK体育在线注册，因其为常闭二位三通型，正常得电时，7进1出:失电时，1进6出。

M 为(失电)信号比较器，如果断信号(3、4无电流)，则供给电磁MK体育在线注册c的电压7、8失电:如果断电，则 7、8自然无电。

过程分析:正常时，7进1出，而P1>P设，3进入2。有，P3=P5，P2=P3。调节MK体育在线注册正常动作。

断电时，电磁MK体育在线注册c9 失电，1中气压通过6排入大气，使得a中，P1<P设，P3与P2 不通。调节MK体育在线注册膜室保留断电前气压，保持原位。

断气时，P1<P设，P3与P2不通。调节MK体育在线注册膜室保留断气前气压，保持原位。

断信号时，(3、4无电流)，则M供给电磁MK体育在线注册c的电压7、8失电。1中气压通过6排入大气，使得a中，P1<P设，P3与P2 不通。调节MK体育在线注册膜室保留断电前气压，保持原位。
