蝶MK体育在线注册回转轴线（即MK体育在线注册杆轴线） 与蝶板密封面偏置一个尺寸a，并与MK体育在线注册体通道轴线偏置一个尺寸b, MK体育在线注册座回转轴线与MK体育在线注册体通道轴线形成一个β角度。故形成三偏心。

三偏心结构

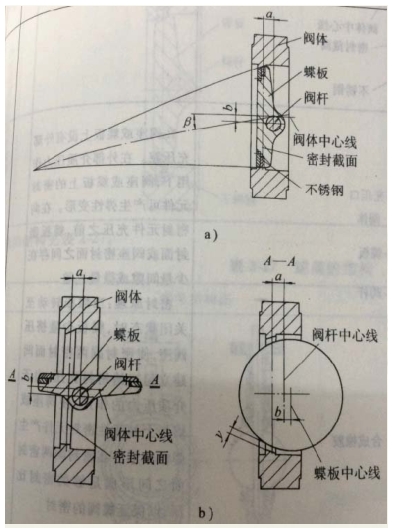

密封原理：由于在双偏心密封蝶MK体育在线注册的基础上，将MK体育在线注册座回转轴线与MK体育在线注册体通道轴线形成一个β角。其偏心结果由图b的A-A剖视图可见，当三偏心密封蝶MK体育在线注册完全处于开启状态时，其蝶板密封面会完全脱离MK体育在线注册座密封面，并在蝶板密封面与MK体育在线注册体密封面之间形成一个与双偏心密封蝶MK体育在线注册相同的间隙y,而由图c可见，由于β角的偏置的形成，会使长、短半径转动的蝶板大、小半圆上，蝶板密封面转动轨迹的切线与MK体育在线注册座密封面形成一个θ1角和θ2角，使蝶MK体育在线注册启闭时蝶板密封面相对于MK体育在线注册座密封面渐出脱离和渐入压紧，从而彻底消除了蝶MK体育在线注册启闭时蝶MK体育在线注册两密封面之间的机械磨损和擦伤。

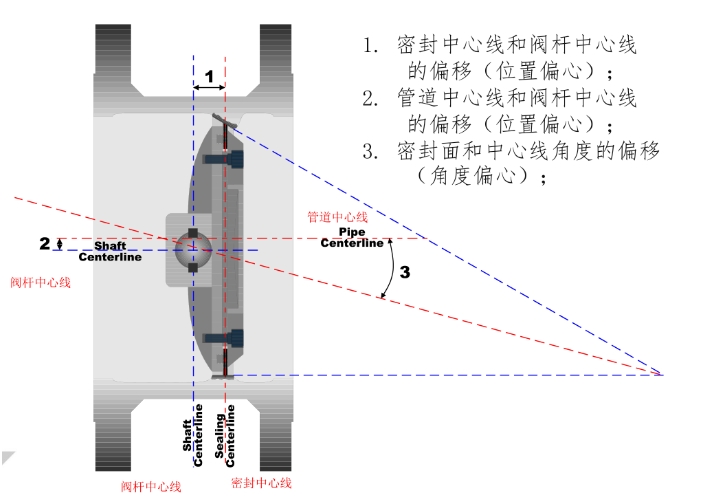

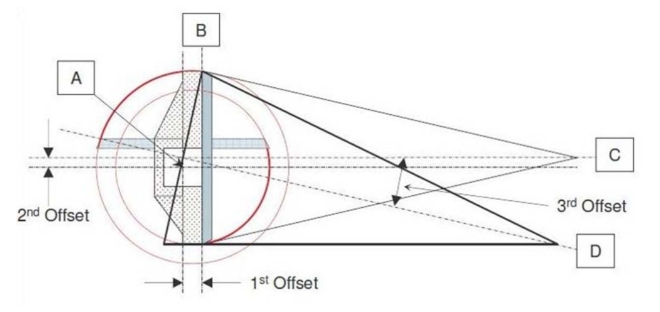

1.密封中心线和MK体育在线注册杆中心线的偏移(位置偏心);

2.管道中心线和MK体育在线注册杆中心线的偏移(位置偏心);

3.密封面和中心线角度的偏移(角度偏心);

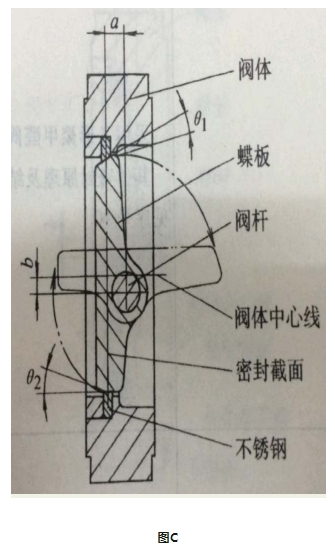

该类蝶MK体育在线注册从0~90°开启时蝶板的密封面会在开启瞬间立即脱离MK体育在线注册座密封面，在其90°~0°关闭时,只有在关闭的瞬间，其蝶板密封面才会接触并压紧MK体育在线注册座密封面由图c可见，由于θ1、θ2角的形成，使蝶MK体育在线注册关闭时，其密封副两密封面之间的密封比压，由外加于MK体育在线注册杆的驱动力矩产生。不仅消除了常规偏心蝶MK体育在线注册中因弹性MK体育在线注册座弹性材料老化、冷流、弹性失效等因素造成的密封副两密封面之间的密封比压降低和消失，而且可以通过外加驱动力矩的改变，实现对其密封比压的任意调整从而后使三偏心密封蝶MK体育在线注册的密封性能改善使其使用寿命大大提高。
